Maxwellkraft


Zuletzt aktualisiert von Rolf Gloor am 02.07.2010

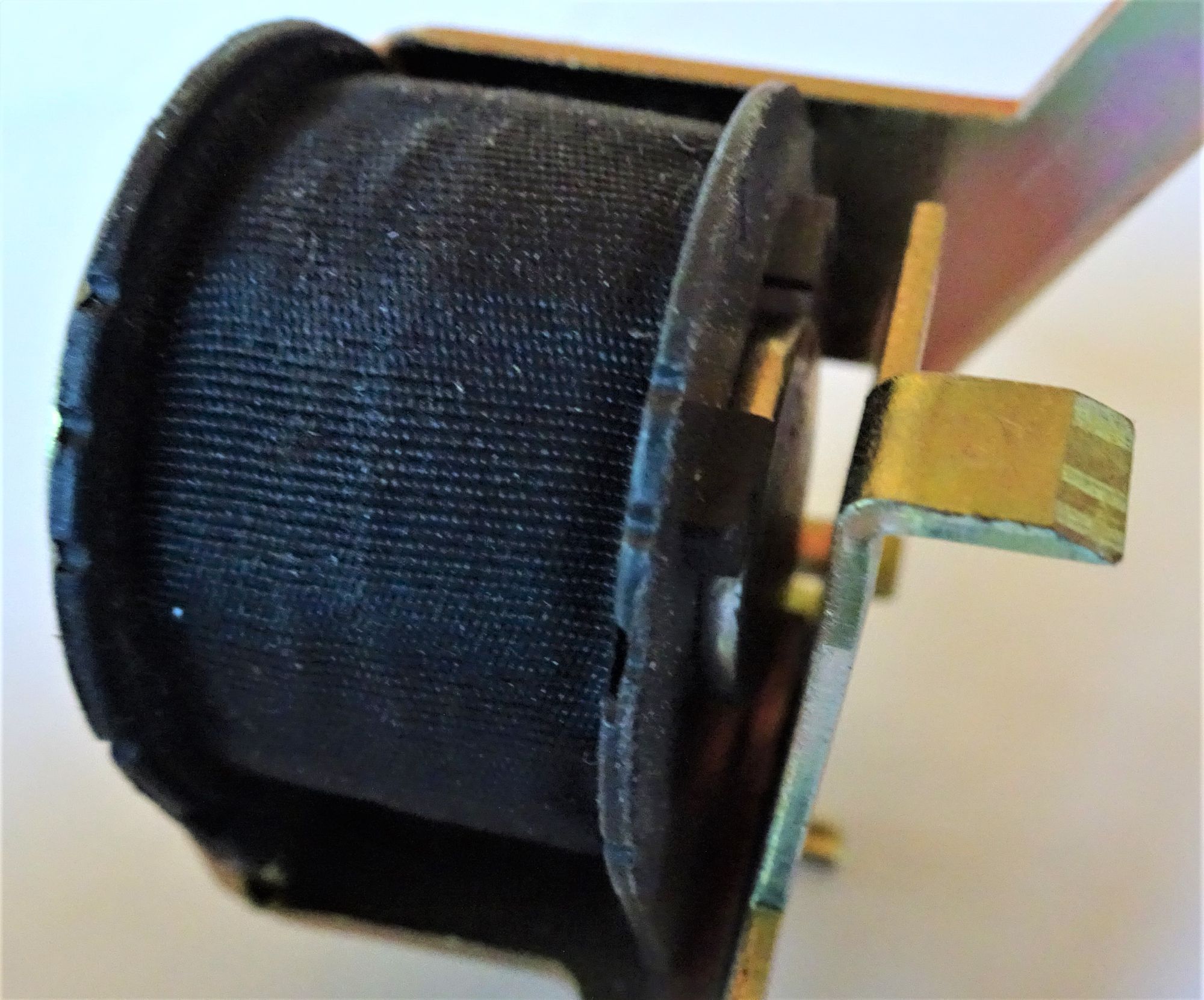

Die Maxwellkraft wirkt bei Reluktanzmaschinen, Hubmagneten und Magnetlagersystemen.

Die magnetische Kraft auf Eisen ist proportional zur Änderung der magnetischen Energie Wm [J] im Luftspalt in Bezug auf die Distanz δ [m]. Es gibt nur eine anziehende Kraft. Umgerechnet auf die Feldgrössen im Luftspalt (für die Fläche A [m²] wird nur eine Seite genommen) ist die Kraft: F = dWm / dδ.

maxwellkraft1

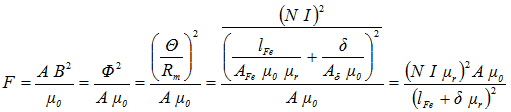

Bezogen auf den Strom ergibt sich daraus bei AFe = Aδ:

maxwellkraft2

Die Kraft nimmt also mit dem Strom und der Windungszahl quadratisch zu. Das Maximum ist erreicht, wenn der Luftspalt verschwindet. Achtung, die relative Permeabilität ist nur in einem gewissen Bereich konstant (Sättigung). Bei genauen Berechnungen ist die Magnetisierungskennlinie der verwendeten Werkstoffe zu verwenden. Die maximale Induktion ist nicht grösser als 1.8 T (bei speziellen Eisensorten 2.2 T).

Rechenbeispiel

Was für ein Strom ist gemäss untenstehender Anordnung für eine Zugkraft von 10 N notwendig?

maxwellkraft
Prinzip der Maxwellkraft am Beispiel eines Eisenjochs. Die Querschnittsfläche A wird nur auf einer Seite berücksichtigt.

F = ((N I μr) / (lFe + δ μr))² A μ0

I = √(F / (A μ0)) (lFe + d μr) / ( N μr) = √(10 Nm / (0.0004 m²  1.27 μVs/Am)) (0.4 m + (0.001 m  5000)) / (100  5000) = 1.52 A
